我們開設了一個新部分，專門設計和創建我們自己的 PCB 板，用于我們的電子產品和 Arduino 項目。

直到最近，承包 PCB 制造還是一個昂貴的過程，需要長期運行和數百歐元的投資。因此，它超出了家庭和#maker 的范圍。

幸運的是，近年來情況發生了很大變化。定制PCB板制造的在線服務變得越來越頻繁，使我們能夠以非常低的成本擁有專業品質的小批量（5件）。現在我們可以以幾歐元的價格購買5-10 個系列，每盤不到一歐元。

PCB 設計軟件的變化也有所貢獻。直到最近，它們還是完全商業化的，許可費用高達數千歐元。目前我們有好的和強大的免費解決方案，甚至開源，用于版面設計。

由于這兩者，我們現在可以擁有自己設計的定制 PCB，具有工業質量，每板不到 1 歐元！可在 2-3 周內用于我們的項目。

這在幾年前是不可想象的，它不僅讓所有電子愛好者感到高興，而且還將您的項目提升到另一個層次，使它們更加專業、強大和易于組裝。

因此，我們將為我們自己的 PCB 的設計和創建創建一個新部分，從頭開始并獲得制造所需的文件。

我們將在以后的帖子中詳細了解所有內容。但是，讓我們不要過早地超越自己，從頭開始解釋（我們在博客上喜歡它的方式）。在這種情況下，這意味著什么是 PCB？

什么是PCB？

印刷電路板或 PCB（印刷電路板）是一種緊湊的電路構成系統，可減少對電纜的需求，生成堅固且小型的電路。

印刷電路板由奧地利工程師 Paul Eisler 于 1936 年發明，并在很大程度上受到第二次世界大戰框架的推動而迅速被采用。

今天，我們已經不習慣在任何地方看到 PCB 板了。從小到大，例如在家用電子模塊中，在您的智能手機或計算機主板中。

PCB 通常也被視為非常復雜的元件，只有電子專業人士才能使用。是的，它們可能非常復雜。但在本節中，我們將揭開它的神秘面紗，看看任何人都可以設計自己的 PCB。

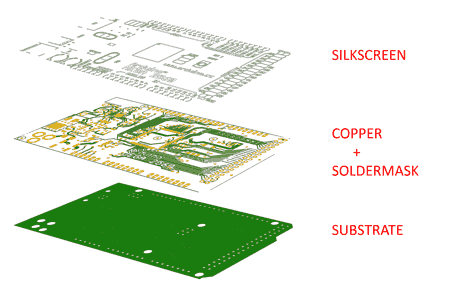

PCB由相互絕緣的銅層組成，這些銅層構成了電路。在本系列的下一篇文章中，我們將詳細介紹這些方面的每一個，但現在，我們只剩下這個總結。

我們將在 PCB 上安裝/焊接電子元件，可以是 PTH（鍍通孔）或 SMD（表面貼裝器件）。在這兩種情況下（PTH 和 SMD）都有各種各樣的組件。電阻器、電容器、線圈、晶體管、集成。

PCB 上的導電軌道與安裝的組件一起構成了最終的電路。如果我們沒有 PCB，我們可以將組件連接在一起，使用面包板或面包板和焊料。PCB 節省了我們所有的工作。

避免電纜的混亂。連接和斷開連接。“這個銷在移除時彎曲了”。“看看這條電纜是從哪里來的”。“我有兩個引腳焊接在一起。” “這種連接會產生電噪聲”。最重要的是， this 不起作用并且 this 已被破壞。

從邏輯上講，最大的難點在于電路的設計。您對電子學的了解越多，您制作的電路板就越復雜和有用（如果您使用面包板，也會發生這種情況）。

但是，正如我們所見，盡管看起來如此，PCB 本身是一個簡單的概念。簡單的導電軌道使我們免于使用大量電纜，并且它為我們提供了一種強大而安全的電子電路制造方式。

結論

到目前為止，我們已經看到了這個新 PCB 設計部分的介紹，以及為什么我們不應該害怕它們。今天，任何人都可以制作定制的 PCB。

雖然，當然，這是第一個條目，我們還有很多東西要看。我們才剛剛開始！在下一篇文章中，我們將通過查看層和路徑來了解 PCB 的組成。再見！
