集成線路板的焊接與制作流程
- 發表時間:2022-09-06 11:26:34
- 來源:本站
- 人氣:815

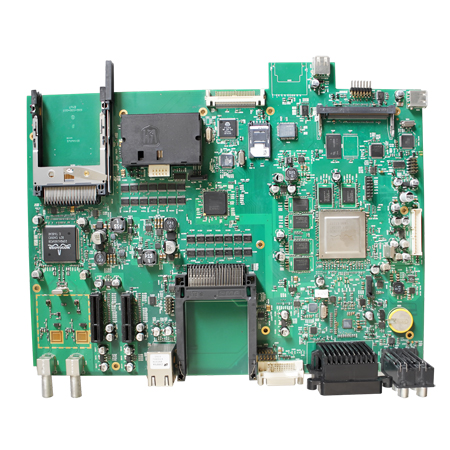

集成線路板通俗來講就是集成后的線路板,在電腦、電視、空調等電器化要自動控制的產品等領域應用十分廣泛,下面讓深圳市潤澤五洲電子科技有限公司來為大家介紹集成線路板的焊接與制作流程:

一、集成線路板焊接
1、雙列直插式集成電路,可以使用兩個電烙鐵,同時加錫對兩列管腳進行同時加熱拆卸。
2、對焊接下來的插件集成電路,電路板上務必會留下焊錫,導致焊接孔被堵住,我們一般采用吸槍來清理焊接孔的殘留。
3、對于已經損壞的集成電路,可以使用鋒利的刀具把集成電路的管腳切斷,然后在使用烙鐵清理剩余在電路板上的管腳。
4、在拆卸集成電路的過程中,需要準備鑷子與放大鏡等工具。
5、熱風槍可以讓各個焊點均勻受熱,非常有利于集成電路的焊接與拆卸。
二、集成線路板制作流程
1、將繪制好的電路板用轉印紙打印出來,在一張紙上打印兩張電路板,在其中選擇打印效果最好的制作線路板。
2、裁剪覆銅板用感光板制作電路板全程圖解 ,覆銅板,也就是兩面都覆有銅膜的線路板,將覆銅板裁成電路板的大小,不要過大,以節約材料。
3、用細砂紙把覆銅板表面的氧化層打磨掉,以保證在轉印電路板時,熱轉印紙上的碳粉能牢固的印在覆銅板上。
4、將打印好的電路板裁剪成合適大小,把印有電路板的一面貼在覆銅板上,對齊好后把覆銅板放入熱轉印機,放入時一定要保證轉印紙沒有錯位。
5、先檢查一下電路板是否轉印完整,若有少數沒有轉印好的地方可以用黑色油性筆修補。然后就可以腐蝕了,等線路板上暴露的銅膜完全被腐蝕掉時,將線路板從腐蝕液中取出清洗干凈。
6、依據電子元件管腳的粗細選擇不同的鉆針,在使用鉆機鉆孔時,線路板一定要按穩,鉆機速度不能開的過慢。
7、鉆孔完后,用細砂紙把覆在線路板上的墨粉打磨掉,用清水把線路板清洗干凈,然后涂覆松香水。
8、焊接完板上的電子元件,通電,功能實現,制作完畢。
以上是關于“集成線路板的焊接與制作流程”的介紹,希望對大家有一定的幫助,更多PCBA資訊請關注本站的內容更新!深圳市潤澤五洲電子科技有限公司是一家專業的PCBA加工企業,擁有全自動SMT生產線和波峰焊,為您全程開放生產和質量檢測過程,找到我們,您就屬于有了自己的電子加工廠!
