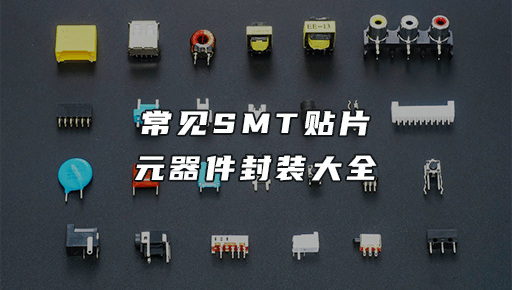

常見的smt貼片元器件封裝有哪些?
- 發表時間:2024-09-23 14:43:32
- 來源:本站
- 人氣:650
SMT(Surface Mount Technology,表面貼裝技術)貼片元器件的封裝類型繁多,且隨著技術的發展不斷有新的封裝形式出現。以下是一些常見的SMT貼片元器件封裝類型,按字母順序排列并簡要說明:
1. 0805、0603、0402等
類型:這些是貼片電阻和電容等元器件的常見封裝尺寸代碼,數字代表其長×寬的尺寸(單位通常為英寸),如0805表示0.08×0.05英寸。
特點:尺寸標準化,便于自動化生產和組裝。
2. BGA(Ball Grid Array)
類型:球柵陣列封裝,底部有球形觸點陣列。
特點:引腳數多,適合高密度、高性能集成電路;安裝容易,電氣性能優越,散熱性好。
3. DIP(Double In-line Package)
類型:雙列直插式封裝,引腳從封裝兩側引出。
特點:傳統封裝形式,適用于插裝型元器件;應用范圍廣泛,包括標準邏輯IC、存儲器LSI等。
4. DQFN(Quad Flat-pack No-leads)
類型:四側無引腳扁平封裝,也稱為QFN。
特點:無引腳外露,適合高密度電路板設計;尺寸小,散熱性好。
5. LGA(Land Grid Array)
類型:矩柵陣列封裝,也稱岸面柵格陣列。
特點:直接安裝到PCB上,比BGA封裝更方便;廣泛應用于微處理器和其他高端芯片。
6. LQFP(Low-profile Quad Flat Package)
類型:薄型四側引腳扁平封裝。
特點:封裝本體較薄,適合對空間要求較高的應用。
7. PLCC(Plastic Leaded Chip Carrier)
類型:塑封J引腳芯片封裝,外形呈正方形,四周都有管腳。
特點:外形尺寸小,可靠性高,適合SMT表面安裝技術。
8. QFP(Quad Flat Package)
類型:四側引腳扁平封裝。
特點:引腳分布在封裝四個側面,適用于高引腳數的IC。
9. SOP/SOIC(Small Outline Package/Small Outline Integrated Circuit)
類型:小外形封裝,SOIC是小外形集成電路封裝。
特點:引腳從封裝兩側引出,適用于操作放大器和數字邏輯IC等。
10. SOT(Small Outline Transistor)
類型:小外形晶體管封裝。
特點:通常用于晶體管和小型IC,尺寸緊湊。
11. TSOP(Thin Small Outline Package)
類型:薄型小尺寸封裝。
特點:適合用于存儲器IC,寄生參數小,適合高頻應用。
其他封裝類型
SOD系列:如SOD-123,用于貼片二極管等。
SOT系列:如SOT-23、SOT-223,用于貼片晶體管等。
CSP(Chip Scale Package):芯片級封裝,尺寸接近裸芯片,適用于空間受限的應用。
請注意,以上僅為SMT貼片元器件封裝類型的一部分示例,且隨著技術的發展,新的封裝形式不斷涌現。在選擇封裝類型時,需要根據元器件的類型、應用需求以及電路板的設計等多方面因素進行綜合考慮。
