PCB電路板各組件之間如何連線的?
- 發表時間:2022-08-26 11:10:59
- 來源:本站
- 人氣:1491
咱們通常只注重PCB布線,卻忽略了各組件之間的連線方式,下面讓深圳市潤澤五洲電子科技有限公司來為大家介紹PCB電路板各組件之間如何連線的:

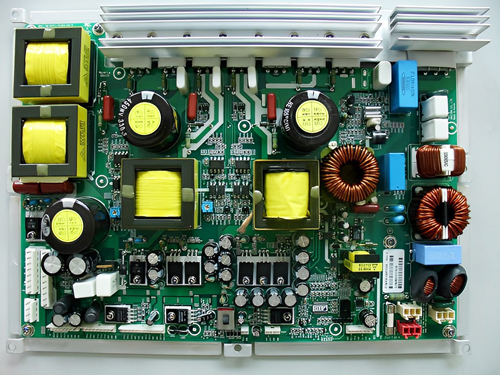

1、PCB電路中不允許有交叉電路,可以用“鉆”、“繞”兩種辦法解決可能交叉的線條。
2、電阻、二極管、管狀電容器等組件有“立式”,“臥式”兩種安裝方式。立式指組件體垂直于電路板安裝、焊接,其優點是節省空間,臥式指組件體平行并緊貼于電路板安裝,焊接,其優點是組件安裝的機械強度較好。
3、同一級電路的接地點應盡量靠近,并且本級電路的電源濾波電容也應接在該級接地點上。
4、總地線必須嚴格按高頻-中頻-低頻一級級地按弱電到強電的順序排列原則, 調頻頭等高頻電路采用大面積包圍式地線,以保證有良好的屏蔽效果。
5、應確保強電流引線盡可能寬些,以降低布線電阻及其電壓降,可減小寄生耦合而產生的自激。
6、地線、電源線等阻抗低的走線可長一些,阻抗高的走線盡量短。阻抗高的走線容易吸收信號,引起電路不穩定。
以上是關于“PCB電路板各組件之間如何連線的”的介紹,希望對大家有一定的幫助,更多PCBA資訊請關注本站的內容更新!深圳市潤澤五洲電子科技有限公司是一家專業的PCBA加工企業,擁有全自動SMT生產線和波峰焊,為您全程開放生產和質量檢測過程,找到我們,您就屬于有了自己的電子加工廠!
